Брак на монетах, или несистемный монетный брак, является следствием технических неисправностей чеканочного оборудования или его резкого кратковременного выхода из строя. Почти совершенный процесс изготовления монет в наши дни сводит к минимуму возможность появления брака на металлических деньгах, поэтому бракованная монета чаще всего — дорогостоящий раритет на нумизматическом рынке. Более распространен брак на старинных монетах (особенно XVII–XIX вв.), ведь до внедрения в производство машинной чеканки, металлические средства платежа приходилось изготавливать вручную. Тем не менее на монетах современной России также встречаются огрехи производства.

Виды монетного брака

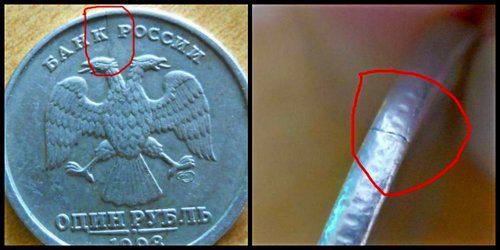

1. Монета с трещиной (или трещина заготовки)

Если монетная заготовка не выдерживает сильного напряжения, получаемого от ударов по ней штемпелями, и трескается, то несмотря на то, что она остается целой, появляются небольшие трещины на ее поверхности (гурте). Монета с трещиной с легкостью может пройти контроль качества и попасть в оборот. Искусственно сделать трещину практически невозможно, так как от воздействия на нее посторонних предметов появятся следы деформации или трещина окажется слишком большой.

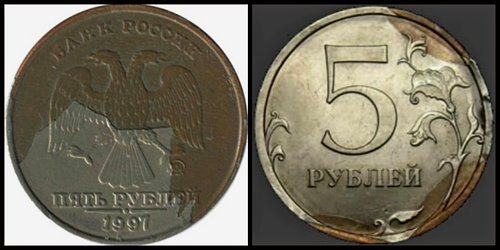

2. Отсутствие или отслоение плакирующего гальванопокрытия

В случае отсутствия на металлическом прокатном листе, из которого изготавливается монетная заготовка, плакирующего гальванопокрытия, чеканится бракованная монета. Причиной отслоения гальванопокрытия является нарушение технологии плакирования, что тянет за собой снижение прочности соединения основы и покрытия.

3. «Бескрайние монеты» (с «краем листа», «выкусом»)

На этапе вырубки из металлического листа заготовок иногда возникает нарушение стандартной формы монеты. Вызвано оно зачастую сбоем процесса подачи листа, когда следующая заготовка вырубается не на определенном расстоянии от предыдущей, а непосредственно на месте окончания вырубки последней, т.е. вырубаемые участки накладываются. Так появляются монеты с «выкусом» или, как их еще называют, с «луной» (край такой монеты лунообразный). «Выкусов» на монете может быть несколько. В случае, когда заготовка вырезается частично за краем листа, получается «выкус», именуемый «край листа». В этом случае край монеты прямой, а не лунообразный. Брак «край листа» на монете преимущественно в единственном экземпляре.

«Выкус» на монете

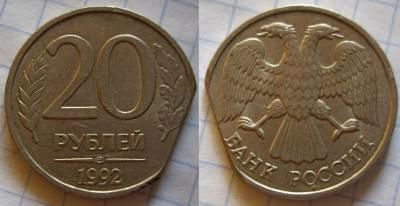

«Край листа» на монете

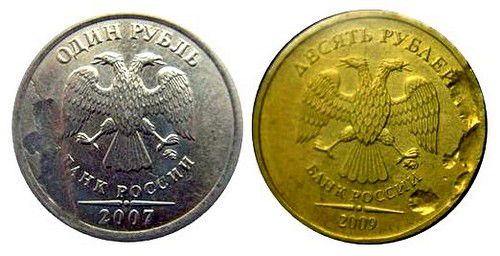

4. Засорение штемпеля (следы заштампованного «мусора» на монете)

В случае попадания металлической пыли, стружки, инородных предметов между штемпелем и поверхностью заготовки на монете появляется дефект. Грязь мешает качественно наносить изображение на монету, поэтому зачастую под слоем грязи рисунок отсутствует. Сложноопределяемый брак, так как монета может получить подобного рода деформацию в процессе обращения.

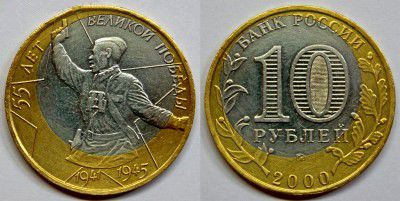

5. Смещение у биметаллических монет внешнего кольца или внутреннего кружка относительно центра.

Заготовки для биметаллических монет вырубаются в 2 этапа — малый пуасон вырубает внутреннюю вставку, большой пуасон вырубает кольцо. Брак получается при сдвиге ленты и смещении отверстия под вставку.

6. Заусенцы, раковины, следы проката, оксидные и др. пленки, пузыри

Часто провоцируют дискуссии среди нумизматов, так как вышеуказанные дефекты могут появиться при обороте монеты. Доподлинно узнать, является ли монета носителем брака, можно только в том случае, если она находится в заводской упаковке и на ней уже видны следы некачественного чекана. В других случаях лучше обратиться за советом к специалисту, иначе можно продешевить с продажей. Возникает брак из-за нарушений технологического процесса, температурного режима, химической обработки и т.п.

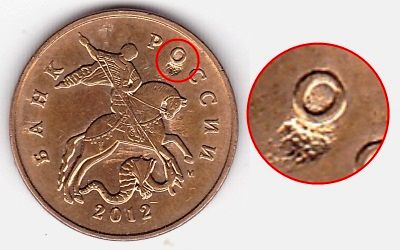

Раковина на монете

Заусенца на канте

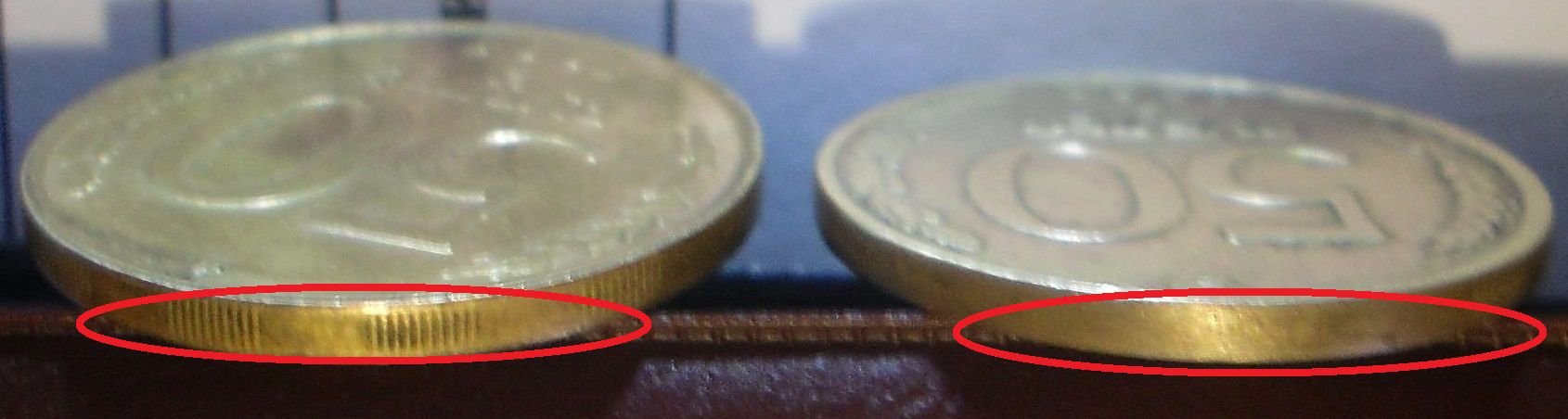

7. Бракованный гурт на монете

Дефекты на гурте монеты возникают по разным причинам: вследствие износа гуртильного кольца, непопадания монеты в гуртильный аппарат, неправильного размещения в зоне чеканки монетной заготовки. Когда заготовка имеет недостаточный объем гуртовая насечка может иметь низкую рельефность. Экземпляры с бракованным гуртом свободно попадают в оборот.

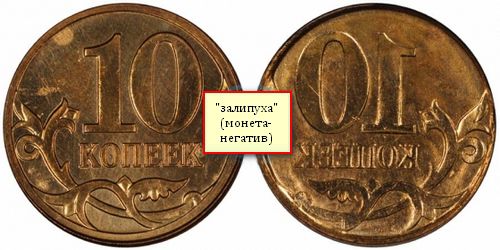

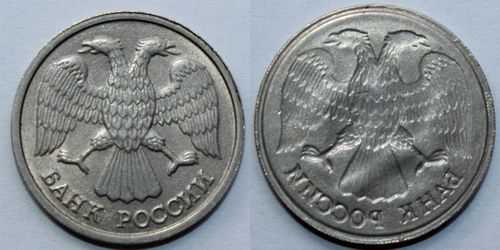

8. «Негатив» или «залипуха» (инкузный брак)

«Негатив» — монета, которая с одной стороны имеет нормальный рисунок, а с другой — такой же рисунок, только в зеркальном отражении и вдавленный. Причиной такого дефекта является застревание на штемпеле отчеканенной монеты, которая и производит удар по следующей в очереди монете, как бы копируя себя в зеркальном положении.

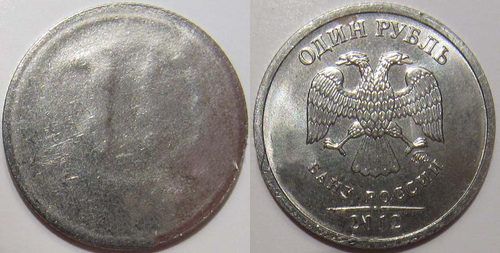

9. Односторонний чекан

В случае попадания под штемпель 2-х монетных заготовок одновременно, каждая будет иметь только одно четкое изображение: одна — только аверс, другая — только реверс. Противоположные стороны могут содержать лишь сглаженные, плохо различимые контуры. Монеты с односторонним чеканом вследствие затекания металла между гуртильным кольцом и штемпелем могут иметь «проволочный ободок» — излишки материала, остающиеся после обработки.

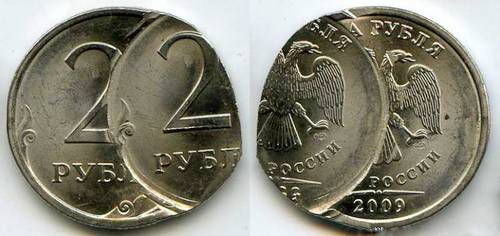

10. Двойной удар

В случае повторного попадания под пресс уже отчеканенной монеты происходит вторичное ударение по монете. Важно не спутать двойной удар с перечеканом. Перечекан делается преимущественно из разных монет, поэтому рисунки на монете зачастую не совпадают. И монета при большом количестве перечеканов становится более расплющенной, увеличиваясь в диаметре. При двойном ударе рисунки идентичны, и форма монеты практически не изменяется. Двойной удар иногда получается при неисправном ударном прессе, когда после удара он не уходит вверх на запрограммированную высоту, а незначительно поднявшись, повторно ударяет монету (похоже на пристукивание металла кузнецом).

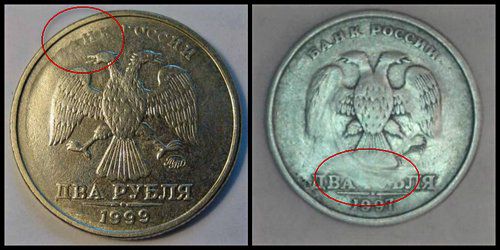

11. Непрочекан

Непрочекан — это не полное отображение рисунка на монете: понижение рельефа, сглаживание незначительных деталей, полное исчезновение элементов рисунка. Причины непрочекана: недостаточное усилие чеканочного пресса (поломка), частичный износ штемпеля.

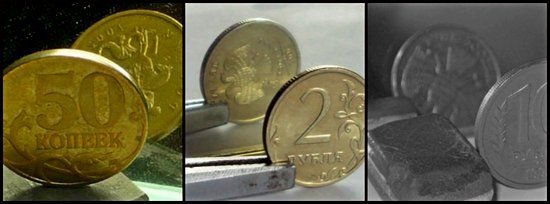

12. Поворот (или смещение аверса относительно реверса)

При смещении штемпеля (плохо закрепили, разболтано крепление) изображения на аверсе и реверсе получаются повернутыми относительно друг друга на определенный градус. Чем ближе угол поворота к 180°, тем ценнее экземпляр. Стоит отметить, что в некоторых странах (США, Франция) угол поворота на монете на 180° — нормальное явление.

13. Раскол, выкрошка, трещина

Сталь, из которой делаются штемпели, в ходе чеканки может отколоться, треснуть, выкрошиться. Этот штемпельный дефект переносится на монету в виде выпуклой полосы. Если штемпель сильно растрескался, то рисунок на монете возле трещины будет со смещением. «Выкрошка» штемпеля (откол кусочка штемпеля) приводит к образованию на монете «нашлепка».

Раскол штемпеля

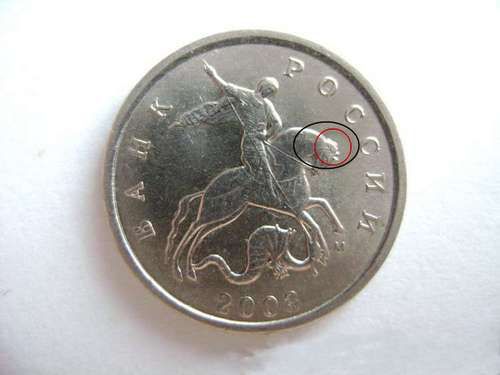

Выкрошка штемпеля

14. Износ штемпеля

После длительного использования штемпеля он начинает терять свою четкость, плотность и форму. Если штемпель вовремя не заменить, то изображения, отчеканенные изношенными штемпелями, получаются нечеткими, неровными, «поплывшими». Дефекты слишком малы и часто их просто не замечают, поэтому число выявления брака монеты по причине износа штемпеля незначительно.

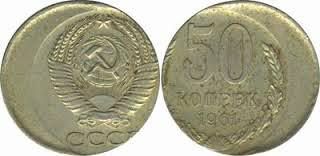

15. Сдвиг изображения при чекане

Получается при разной амплитуде колебаний штемпелей относительно друг друга. Лучше всего его видно на советских монетах 1961 года.

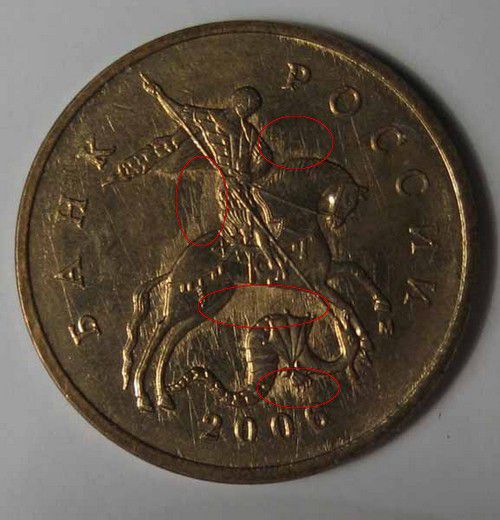

16. Шлифовка (обработка) штемпеля

Шлифовка штемпеля осуществляется с целью убрать дефекты на его поверхности. Если она была неаккуратно проведена, то на монетах встречаются следы такой шлифовки.

17. Брак заготовки (дефекты монетного кружка)

Возникает при попадании в пресс неправильных заготовок, монетных кружков. Разновидностью брака является чеканка на заготовке для одних номиналов или типов монет другого номинала или типа. Отличный пример брака заготовки на монетах СССР.

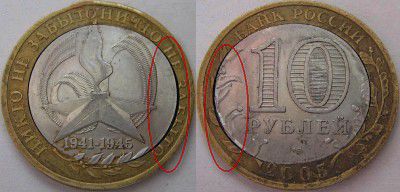

18. Двойная вырубка внутренней вставки на биметаллических монетах

При некорректной вырубке заготовки происходит более 2-х попыток вырубить отверстие под внутреннюю вставку. Это приводит к образованию отверстия большего, чем необходимо.

19. Перекос внутренней вставки биметаллических монет

Может возникнуть на этапе сборки составных частей заготовки перед чеканкой. Появляется в том случае, если внутренняя вставка ровно не легла в кольцо. Можно определить по размеру внутренней вставки — с одной стороны он больше, с другой — меньше. Возможно также возникновение щели при большом перекосе.

20. «Чечевица» (чекан на вырубленной дважды заготовке)

Редкий брак. Образуется в результате повторной вырубки застрявшей в листе заготовки.

21. Браки, возникающие в результате использования бракованных металлических листов (расслоение, разрыв проката и т.д.)

Хороший пример разрыва проката на монете СССР.

22. Холостое соударение штемпелей

Еще такой брак называют «холостым ударом», так как встречаются случаи, когда из-за отсутствия заготовки в зоне чеканки штемпеля соударяются друг о друга вхолостую и деформируются, получая часть изображения противоположной стороны. Поэтому на следующей монете может появится изображение обратной стороны в негативе.

23. «Гриб», «грибок»

Когда одна сторона монеты располагается в чеканочном кольце, а другая находится за его пределами, то в момент удара сторона монеты, находящаяся за пределами кольца, расплющивается, несколько увеличиваясь в диаметре. При этом гурт монеты становится похожим на «гриб».

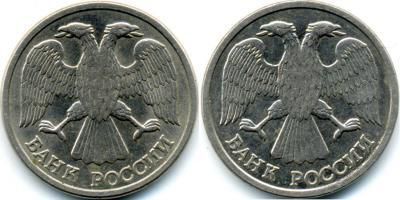

24. Аверс-аверс, реверс-реверс.

Один из самых редких дефектов. Важно уметь отличать подлинники от «заказных бракованных» монет («заказухи»).

25. Отсутствие внутренней вставки биметаллической монеты

Встречается и такой чрезвычайно редкий вид брака, когда из-под пресса выходит одно кольцо без вставки. Такие монеты сразу же изымаются.

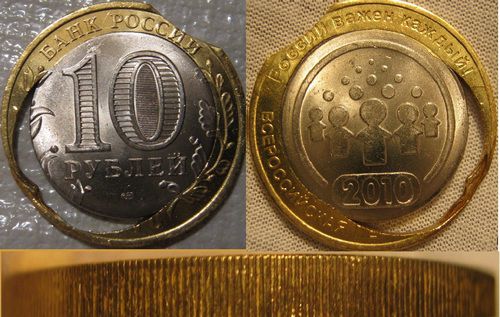

Существует множество монет, сочетающих в себе несколько видов брака. Например, монета 10 рублей 2010 «Перепись», отчеканенная на СПМД. На ней можно увидеть выкус, тройную вырубку внутреннего кружка и чеканку вне кольца.
